在使用 Protobuf 的时候遇到了一个特别诡异的问题，排查了一天，最后才发现问题所在。本篇文章记录下问题的排查、定位过程。

Protobuf 字段 set 后丢失

问题背景

我们的一个服务中有这样一个简单的逻辑，设置好 proto 协议中的字段，然后把 pb 转换成 json 后，发送一个 http 请求。在最近的一个变更中，在原来的 proto 里面增加了一个字段 user_type，然后给这个字段赋值。改动很简单，正常来说，新的 http 请求中 json 中应该在相应位置多一个 user_type 字段。但是发到测试环境后发现，新的请求 json 里没有新增字段，原来有的字段也丢失了不少！

这就有点见鬼了，项目中使用了几年的 protobuf，从来没遇见类似的问题呀。只是增加一个 optional 字段然后赋值，为啥老的字段也没了？

排查过程

这里首先排除一些可能的点：

  1. 代码逻辑问题：检查了整个服务代码，确认了没有地方会去删除设置的字段；
  2. proto 版本不一致：重新编译了设置字段以及 pb2json 部分的代码，确实都是用了最新的 proto 文件。

那会不会是服务里自己实现 pb2json 反射有问题？会在某些特殊场景，丢掉某些字段？于是不用这个函数，改成用 protobuf 自带的 DebugString 函数来打印 pb 的内容，发现还是有丢失字段。

有点不可思议，DebugString 函数是 protobuf 自带的，应该没问题才对。前面排查问题，需要加日志，改服务上线，比较麻烦。为了缩小代码排除其他干扰，快速验证改动，就单独写了一个工具，在工具里设置 proto 中的字段，然后打印出来，结果还是丢失了字段！

再思考下整个改动，这里因为 proto 增加了 user_type 字段，然后代码里给这个字段设置了一个值，接着就出问题了。那么这里只改动 proto，不给新加的 user_type 字段设值，会不会有问题呢？改了下工具，发现这样打印出来的字段也是有丢失！

只是因为 proto 增加了一个字段，DebugString 打印出来的字段就会漏掉部分？！这不科学啊，虽然我们的 protobuf 版本很老，但是用了这么久也没出现过这种问题。这里的 proto 和之前其他 proto 的差别在于有很多层嵌套 message，以前倒也没这么多层嵌套的，会不会和这个有关系呢？于是直接设置 user_type 所在的 message，不管其他嵌套 message，结果还是有问题！

到这就有点怀疑 protobuf 了，是不是老版本有某些 bug？我们用的是 2.6.1 版本，大概 10 年前版本了，难道这个特殊 proto 触发了它的某个神秘 bug？在网上搜了一圈 “profobuf c++ lack field” 之类的关键词，并没有看到相关的 bug 描述。

有点抓狂，理智告诉我即便是低版本的 protobuf 也不会有这么低级的 Bug，但是又实在找不出我的用法有啥问题会导致这么奇怪的表现。于是把问题抛给了一些小伙伴，毕竟自己各种尝试，实在找不到头绪了。

解决方法

果然，高手在身边啊，小伙伴去复现了后，立马提到一个关键点，在项目中有另一个 proto，和这个几乎一样。我也想起来，这个模块其实从其他模块拷过来的，进行了一些更改。但是用的 proto 协议还是一样的，只是这里的增加了一个新的字段。

直觉告诉我问题应该就是小伙伴发现的这里了，为了快速验证，在这个新的 proto 里换了一个 namespace，然后重新编译运行，一切恢复了正常！看来确实是因为这里链接二进制的时候，读错了 proto 文件，导致字段解析出现了问题，才丢失了部分字段值。

不过还有不少疑问需要解决：

  1. 什么时候引入了另一个 proto？
  2. 两个 proto 有一样的字段和函数，为啥没有链接符号重定义错误，并且最终用了错误的 proto？
  3. 为啥链接了另一个 proto，就导致 DebugString 函数读取的字段不一样？

带着这些疑问，继续往下深入。首先想着得有一个简单可以复现的代码，毕竟项目的代码比较庞大，编译慢，并且干扰也比较多，分析起来麻烦。另外，项目代码也涉及了很多业务信息，不方便公开。所以得有一个和当前项目完全无关，并且足够简单，只关注核心问题的代码。

最少复现代码

实际动手起来，发现复现这里的问题比想象中简单，只用下面少量代码即可。主要就两个 proto 文件和一个 main.cpp 文件。

首先是 modelA/data.proto，里面记录一个字段，对应我们项目中比较老的 proto：

1
2
3
4
5
syntax = "proto2";
package model;
message HWPushAndroid{
    optional string bi_tag = 1;
}

然后是 modelB/data.proto，里面的 proto package 和 message name 都和 modelA/data.proto 一样，但是里面多了两个字段，对应项目中比较新的 proto：

1
2
3
4
5
6
7
syntax = "proto2";
package model;
message HWPushAndroid{
    optional int32 collapse_key = 1 [default = -1];
    optional string bi_tag = 2;
    optional int32 target_user_type = 3;
}

接着我们在 main.cpp 中使用 modelB/data.proto 中的字段，先给每个字段赋值，然后打印出来：

1
2
3
4
5
6
7
8
9
10
11
#include <iostream>
#include "modelB/data.pb.h"  // 假设我们想使用 modelB 的版本

int main() {
    model::HWPushAndroid androidMessage;
    androidMessage.set_collapse_key(100);    // 这个字段只在 modelB 的版本中存在
    androidMessage.set_bi_tag("example_tag");
    androidMessage.set_target_user_type(1);  // 这个字段只在 modelB 的版本中存在
    std::cout << androidMessage.DebugString() << std::endl;
    return 0;
}

先用 protoc 编译 proto 文件，如下：

1
2
protoc --cpp_out=. modelA/data.proto
protoc --cpp_out=. modelB/data.proto

接着编译、链接 main 如下：

1
g++ main.cpp -I./ -o main ./modelA/data.pb.cc -lprotobuf

运行后就会发现一个奇怪的输出：bi_tag: "example_tag"；注意这里的输出和 protoc 的版本也有关系，这个是 3.21.12 版本输出的 DebugString，在一些老的版本比如 2.6.1，这里输出可能不同，甚至是丢掉某些字段值。

我们明明设置了三个字段，为啥输出只有一个呢？很简单，因为链接错了 data.proto; 链接的 prpto 里面只有 bi_tag 字段，所以只有这个字段的值被打印出来了。其实这里也看 protoc 的版本，在老版本输出可能是空的，甚至析构的时候会 core 掉。新版本的 protoc 做的比较好，能够兼容这种情况。

正常的编译、链接应该命令应该是 g++ main.cpp -I./ -o main ./modelB/data.pb.cc -lprotobuf，这样就能正常输出三个字段了。

补充思考

我们已经成功复现了这里的问题，接下来得回答前面几个问题了。

项目依赖关系

第一个问题是，什么时候引入了另一个 proto？我们的 C++ 项目用 bazel 来构建，我构建的 target 理论上 不会依赖modelA 里面错误的 proto。但是实际上确实依赖了，可以用 query 来查看下依赖关系：

1
2
bazel query 'deps(//**/**:demo_tools)' --output graph > graph.in
dot -Tpng graph.in -o graph.png

上面会输出一个依赖关系图，发现构建 target 确实同时依赖了 modelA 和 modelB 中的 proto，原因是 tools 直接依赖一个 comm 库，comm 库又依赖了 modelA，modelB 则是被 tools 直接依赖。

接着就是第 2 个疑问：既然同时依赖两个库，proto 里面又有相同的函数，为啥链接没有报符号重复定义，并且最终用了错误的 proto ？

链接符号决议

在解答上面疑问之前，回到前面的复现代码，编译的时候同时引入 modelA 和 modelB 中的 data.pb.cc，看看会发生什么：

1
g++ main.cpp -I./ -o main ./modelB/data.pb.cc ./modelA/data.pb.cc -lprotobuf

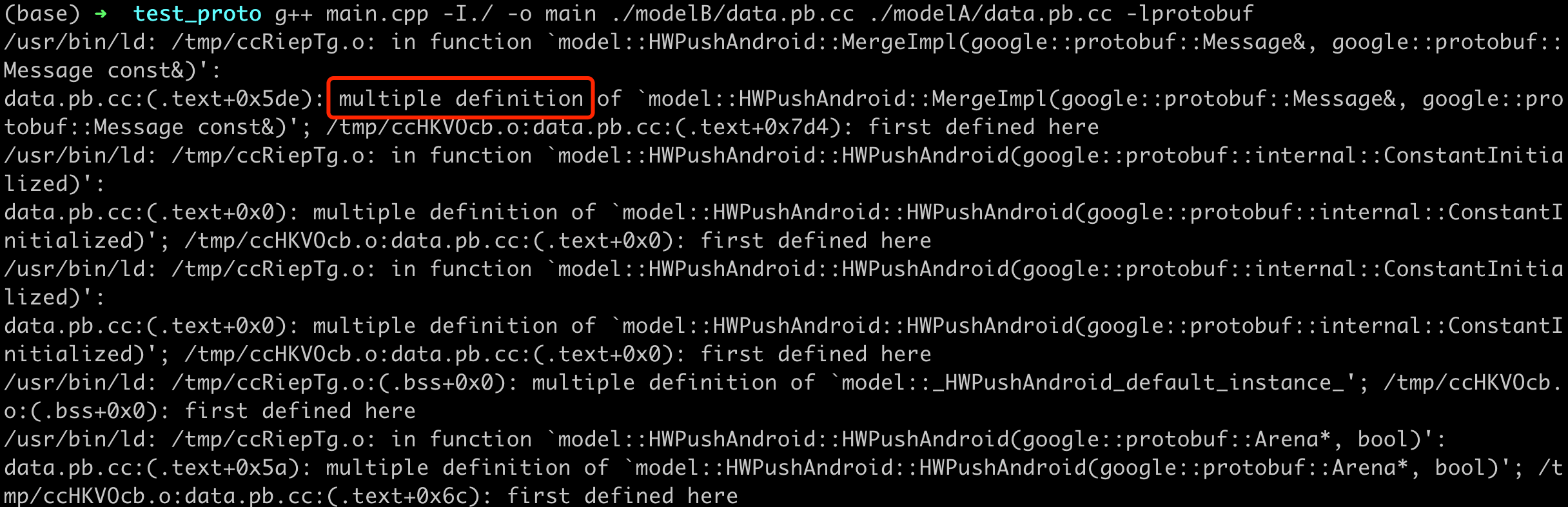

结果如下图，报了符号重复定义的错误：

同时依赖两个模块导致链接失败

这是因为链接器在目标文件中找到了两个相同的强符号定义，没法选择具体用哪个，于是直接报链接错误。但是实际项目中，这两个 proto 在不同模块，先编译成库之后再链接的。链接分动态库和静态库，这里先看 C++ 动态库的情况，把这两个 proto 编译成动态库，然后用动态链接。具体命令如下：

1
2
3
4
5
6
g++ -c -fPIC modelA/data.pb.cc -o modelA/data.pb.o -I.
g++ -c -fPIC modelB/data.pb.cc -o modelB/data.pb.o -I.
g++ -shared -o libmodelA.so modelA/data.pb.o
g++ -shared -o libmodelB.so modelB/data.pb.o
g++ main.cpp -I./ -o main -L./ -lmodelA -lmodelB -lprotobuf -Wl,-rpath,./
g++ main.cpp -I./ -o main -L./ -lmodelB -lmodelA -lprotobuf -Wl,-rpath,./

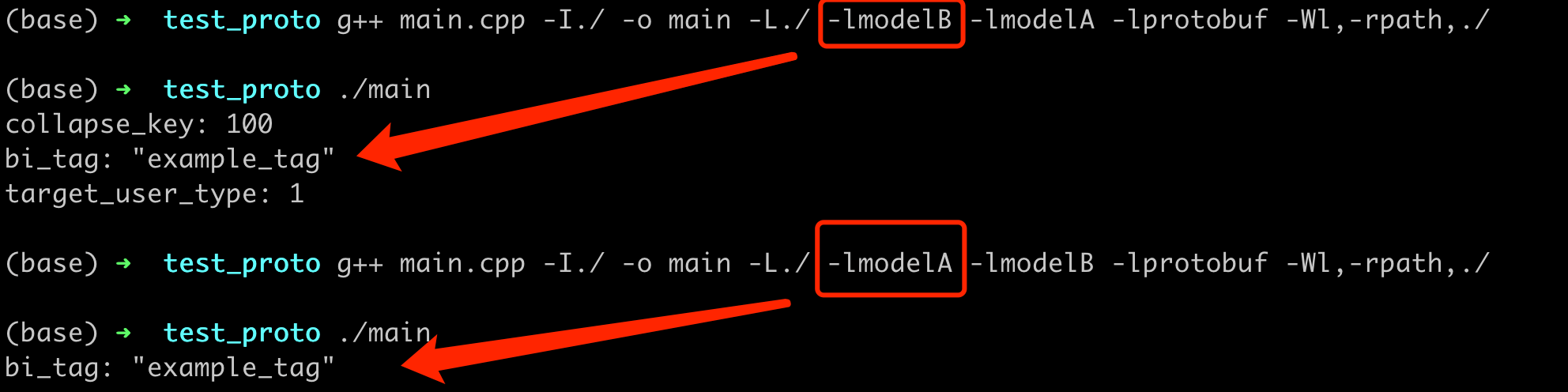

链接的时候，modelA 和 modelB 有两种链接顺序，二进制运行的结果也有两种：

动态链接顺序不同，结果也不同

静态链接又是什么表现呢？静态链接的命令如下：

1
2
3
4
5
6
g++ -c modelA/data.pb.cc -o modelA/data.pb.o -I.
g++ -c modelB/data.pb.cc -o modelB/data.pb.o -I.
ar rcs libmodelA.a modelA/data.pb.o
ar rcs libmodelB.a modelB/data.pb.o
g++ main.cpp -I./ -o main -L./  -lmodelA -lmodelB -lprotobuf
g++ main.cpp -I./ -o main -L./  -lmodelB -lmodelA -lprotobuf

发现和动态链接一样，链接顺序不同，结果也不同。从实验的结果来看，链接的时候，不管是动态链接还是静态链接，实际用的都是靠前面的库的符号定义。这种行为是由于链接器的设计决定的，不特定于静态或动态链接。不过，要注意这并不是所有链接器都会这样做，这是特定于 GNU 链接器（通常用于 Linux）的行为，其他链接器可能有不同的行为或选项。

在经典大作《深入理解计算机系统》一书中，7.6.3 链接器如何使用静态库来解析引用对这里有详细的解释。

链接了哪些符号

接着来回答第三个问题：为啥链接了另一个 proto，就导致 DebugString 函数读取的字段不一样？

通过上面的实验，我们知道因为链接顺序不对，导致 protobuf 的 DebugString 读出来的字段不一样。那么具体是因为哪些符号决议错误，导致输出不对呢？我们可以用 objdump 命令来查看下二进制里面的符号，先来看下 DebugString 符号，具体命令如下：

1
2
3
$ objdump -tT  main | grep DebugString
0000000000000000       F *UND*	0000000000000000              _ZNK6google8protobuf7Message11DebugStringB5cxx11Ev
0000000000000000      DF *UND*	0000000000000000  Base        _ZNK6google8protobuf7Message11DebugStringB5cxx11Ev

不同链接顺序生成的二进制文件中，DebugString 函数都是被标记为 UND（未定义），这意味着这个函数在当前二进制文件中并没有定义，而是在运行时从某个动态库中加载。通过 ldd 找到二进制依赖的 protobuf 动态库地址，然后用 readelf 可以验证确实在 libprotobuf 这个动态库里面：

1
2
3
4
5
6
7
$ ldd mainA
	linux-vdso.so.1 (0x00007ffe53b86000)
	libprotobuf.so.32 => /lib/x86_64-linux-gnu/libprotobuf.so.32 (0x00007f6682359000)
	...

$ nm -D /lib/x86_64-linux-gnu/libprotobuf.so.32 | grep DebugString
...

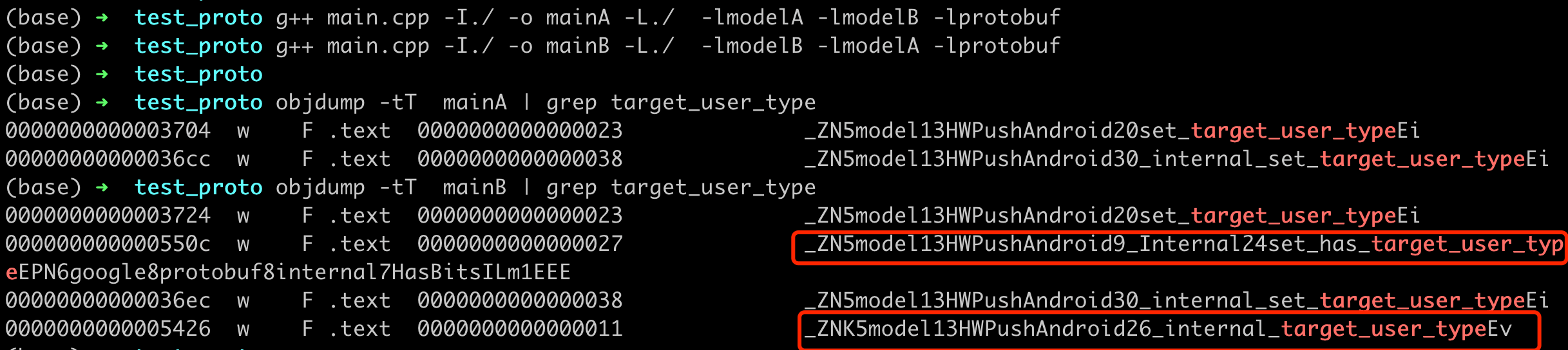

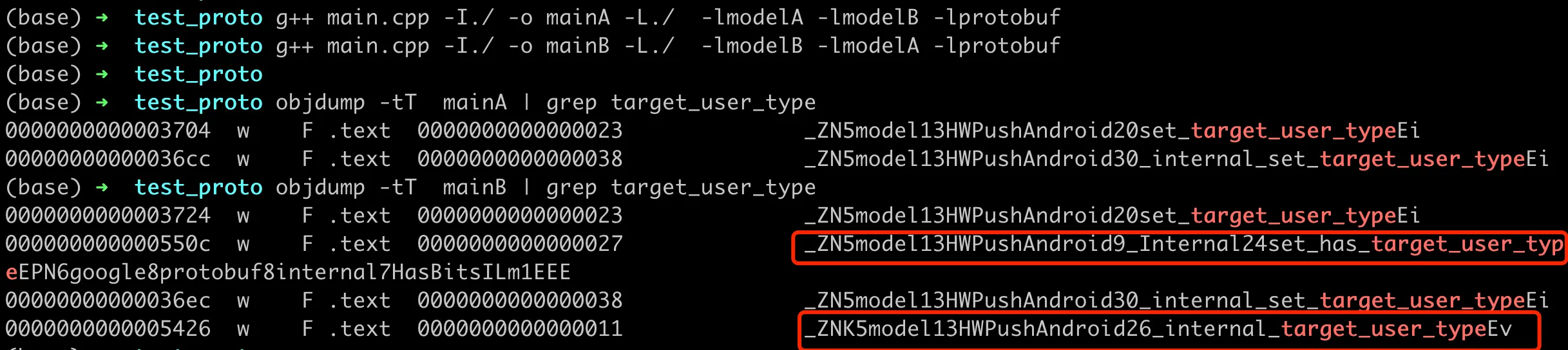

DebugString 的实现在 protobuf/src/google/protobuf/text_format.cc 中，用到了反射机制，比较复杂，暂时没搞明白，等有时间可以继续研究下，整理一个专门的文章。这里我们只是想知道为啥没输出 target_user_type，所以先试着过滤这个符号，看看不同顺序下的二进制有没有区别，如下图：

动态链接顺序不同，结果也不同

可以看到两种链接顺序下，都有 modelB 里面的符号 set_target_user_type，对应了两个函数：

1
2
3
4
$ c++filt _ZN5model13HWPushAndroid20set_target_user_typeEi
model::HWPushAndroid::set_target_user_type(int)
$ c++filt _ZN5model13HWPushAndroid30_internal_set_target_user_typeEi
model::HWPushAndroid::_internal_set_target_user_type(int)

这个是符合预期的，因为 main 里面调用了这个函数来设置，modelA 里面没有这个字段，不论什么顺序，都会链接到 modelB 的符号实现。但是 modelA 在前面的情况下，缺少了下面的符号：

1
2
3
4
$ c++filt _ZN5model13HWPushAndroid9_Internal24set_has_target_user_typeEPN6google8protobuf8internal7HasBitsILm1EEE
model::HWPushAndroid::_Internal::set_has_target_user_type(google::protobuf::internal::HasBits<1ul>*)
$ c++filt _ZNK5model13HWPushAndroid26_internal_target_user_typeEv
model::HWPushAndroid::_internal_target_user_type() const

对于 protobuf 来说，在生成的消息类型中，关联有这个类型的所有字段、嵌套类型等元信息。这样运行时就可以进行非常丰富的反射操作，包括但不限于查找字段、动态创建消息、动态设置和获取字段值等。而这里先链接 modelA 里面的 pb，导致 proto 里面的消息类型没有关联到字段 target_user_type，就没有用到函数 _internal_target_user_type() 和 set_has_target_user_type，所以二进制中没有这 2 个符号。

再进一步，如果我在 main.cpp 直接访问这里的 target_user_type 字段，会发生什么呢？如下代码：

1
2
3
...
std::cout << androidMessage.target_user_type() << std::endl;
std::cout << androidMessage.DebugString() << std::endl;

可以看到，DebugString 的输出还是和链接顺序有关系，但是不论在哪种顺序下，直接输出 target_user_type 都是可以的。这一次因为直接用到了 target_user_type() 函数，所有二进制中都有下面的符号：

1
2
3
4
$ c++filt _ZNK5model13HWPushAndroid16target_user_typeEv
model::HWPushAndroid::target_user_type() const
$ c++filt _ZNK5model13HWPushAndroid26_internal_target_user_typeEv
model::HWPushAndroid::_internal_target_user_type() const

至此文章的三个疑问也都解决了。我们在用 protobuf 的时候，一定要注意链接的 proto 实现是否正确，如果有多个 proto 的字段有重复，可以用 namespace 来区分出来，这样就不会出现本文的链接错误问题。

这个问题排查过程中，真的是有“见鬼”了的感觉，明明简单而又常用的用法，也会有这么超出预期的表现。经过各种排除法的调试，一点也没有定位到问题所在，真是有种遇到“鬼打墙”的无力感。好在有小伙伴的提点，才拨开迷雾，最终定位到问题。并通过复现，进一步深入理解这背后的原因。
